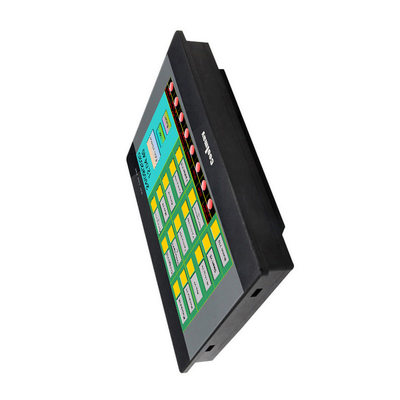

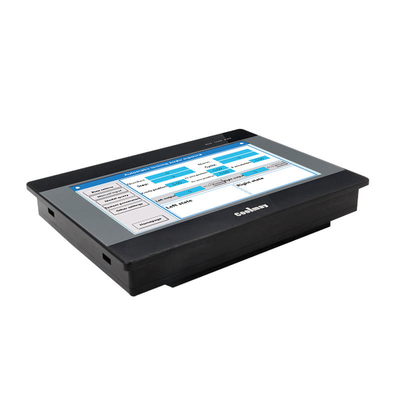

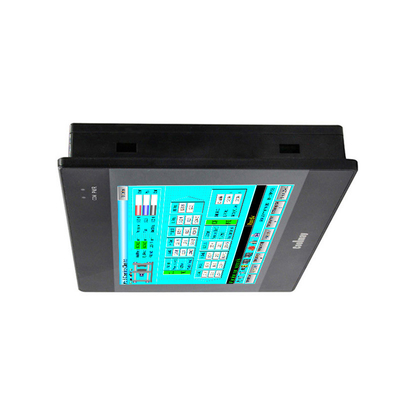

Compresor lógico programable 4 Ejes 8 Ejes Servo conductor paso a paso sin escobillas Pwm Modulo de unidad de control de velocidad de motor dual
| Lugar de origen | el pueblo de Shenzhen |
|---|---|
| Nombre de la marca | Coolmay |
| Certificación | CE |
| Número de modelo | Se aplicarán los siguientes requisitos: |
| Cantidad de orden mínima | 1 Unidad |
| Precio | Negociable |
| Detalles de empaquetado | Embalado en una caja de cartón estándar |
| Tiempo de entrega | 3-8 días laborables |
| Condiciones de pago | T/T, Western Union, MoneyGram |
| Capacidad de la fuente | 100.000 fijados por mes |
Éntreme en contacto con gratis las muestras y los vales.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xDatos del producto
| ROM | NOR Flash 128 Mb | Memoria RAM | 128 MB |
|---|---|---|---|
| DI/DO | Se aplicará el método de ensayo. | Nivel de DI | NPN pasivo, terminal público aislado |
| Tipo DO | retransmisión | Nivel de oxidación | Normalmente abierto en contacto seco |
| Contador de alta velocidad | 8 canales, Y0-Y3 es 100KHz, Y4-Y7 es 10KHz. | Pulso de alta velocidad | Canal de fase única 6 60 KHz, o 2 AB 60 KHz + 1 AB 10 KHz, o 2 ABZ 60 KHz + 1 AB fase 10 KHz |
| Resaltar | Control de velocidad de doble motor sin escobillas Pwm,Compresor lógico programable,Modulo de la unidad de control de velocidad del motor |
||
Descripción de producto
Compresor lógico programable 4 Ejes 8 Ejes Servo conductor paso a paso sin escobillas Pwm Modulo de unidad de control de velocidad de motor dual
Cortocircuito de los puertos:
El COM (S/S) del terminal de entrada del PLC está conectado a
24V, y el terminal X está conectado a la fuente de alimentación 0V, es decir, la entrada
tiene una señal
Sistema de dos cables (interruptor de control magnético): el polo positivo del interruptor magnético está
conectado al terminal PLC X, y el polo negativo está conectado a 0V.
Sistema de tres cables (sensor o codificador fotoeléctrico):El interruptor PLC está
conectado a un sensor o codificador fotoeléctrico de tres cables, la fuente de alimentación
del sensor o codificador está conectado al electrodo positivo de la potencia
El codificador y la línea de señal están conectados al terminal X.
Se requiere que el sensor fotoeléctrico sea de tipo NPN (el PNP necesita una personalización especial).
con una capacidad de transmisión superior a 20 W,
Transistor: salida es NPN, COM está conectado al polo negativo, y Y está conectado a
el polo positivo de la fuente de energía con una carga.
Relay: salida de contacto directo, COM puede conectarse al positivo o al negativo.
El diagrama muestra el diagrama de circuito equivalente del módulo de salida del relé.
Cada grupo está aislado eléctricamente. Diferentes grupos de contactos de salida están conectados a diferentes circuitos de energía.
Parámetro
|
Muestra |
Dimensión |
200*146*36 mm |
|
|
Tamaño del recorte |
No más de 200 mm |
|
|
El tipo |
7"TFT |
|
|
Características |
Pantalla táctil resistiva de 60K de color, admite visualización de retratos |
|
Memoria |
Memoria RAM |
128 MB |
|
|
ROM |
NOR Flash 128 MB |
|
|
Procesador |
1 GHz de doble núcleo |
|
En el caso de las empresas |
D.I.O. |
El valor máximo de las emisiones de dióxido de carbono (máximo 16MR) |
|
|
Nivel de DI/DO |
Ingreso: NPN pasivo, terminal público aislado Salida del relé: contacto seco normalmente abierto |
|
|
Tipo y carga DO |
MR: 2A/punto, 5A/12 punto COM. |
|
|
E/S analógica (opcional) |
El valor máximo de las emisiones de CO2 |
|
|
Tipo de IA (opcional) |
Se utilizará el térmico para la obtención de la temperatura máxima de un punto de contacto. 0~10V/ 0~5V/ 0~20mA/ 4~20mA/ -5V~5V/ -10V~10V/ mezclado |
|
|
Tipo AO (opcional) |
0 ~ 10 V / 0 ~ 5 V / 0 ~ 20 mA / 4 ~ 20 mA / mezclado / -5 ~ 5V / -10 ~ 10V (2AO para 1 menos voltaje) |
|
Función de alta velocidad |
Contador de alta velocidad |
un canal de fase única 6 60 KHz, o 2 AB 60 KHz + 1 AB 10 KHz, o 2 ABZ 60 KHz + 1 AB fase 10 KHz |
|
|
Pulso de alta velocidad |
8 canales, Y0-Y3 es 100KHz, Y4-Y7 es 10KHz. Cuenta de alta velocidad + pulso de alta velocidad < 480 KHz |
|
Conexión |
Interfaz HMI |
Puerto de descarga HMI tipo C (puede descargar el programa PLC a través de la función de penetración USB), puerto RS232 |
|
|
|
1 RS485 (cambiado de RS232 por defecto) |
|
|
PLC |
1 TIPO-C, 1 RS232 (puerto de programación) |
|
|
|
1 puerto RS485 o 2 puertos RS485 COM (el puerto RS485 en HMI y el RS232 en PLC no estarán disponibles) |
|
|
|
Puerto CAN (2.0A/B), puerto Ethernet, WIFI (ocupará el puerto RS232 por defecto) |
|
El software |
Interfaz HMI |
Qué bueno. |
|
|
PLC |
Compatible con Mitsubishi GX Desarrollador 8.86 yTrabajos 2 |
Reglas de nombramiento
1. SerieEx3G-80:Ex3G-80serie
2HMI 43FH: 4.3 pulgadas 50FH: 5 pulgadas 70FH/70HD/70KFH: 7 pulgadas 100FH: 10 pulgadas
3Entrada y salida digitales (DI/DO) 16: 8DI 8DO 24: 12DI 12DO 38: 20DI 18DO 44: 24DI 20DO 60: 30DI 30DO
4Tipo de módulo M: módulo principal del controlador universal
5. Salida digital (DO) tipo R: relé; T: trnasistor (tubo MOS); RT: tanto relé como transistor
6Entrada analógica (AD) 4 canales para 43FH/50FH,12 para 70FH/HD,16 para 70KFH/100FH
7Salida analógica (DA) 2 canales para 43FH/50FH,8 para 70FH/70HD/70KFH/100FH
8. Tipo de IA E: Termócouple E ((se puede personalizar como tipo K T, S o J soporta temperatura negativa)
PT:PT100 PT1000:PT1000 NTC termistor 10K, 50K, 100K A0: 0-20mA A4: 4-20mA V5: 0-5V
V: 0-10V V5_:-5V~5V V_:-10~10V (sólo soporte de 7 y 10 pulgadas V5_ y V_)
9. AO tipo A0: 0-20mA A4: 4-20mA V5: 0-5V V: 0-10V V5_:-5V~5V
V_:-10~10V ((sólo 7 pulgadas y 10 pulgadas soporte de voltaje negativo cubre 2 canales)
10. el conteo de alta velocidad de fase única C1, el conteo de fase C2 AB, el conteo de fase C3 ABZ;
Normalmente soporta 6 fases simples 60KHz, o 2 AB (Z) 60KHz + 1 AB 10KHz
11. P0:10KHz pulso de alta velocidad;P:100KHz pulso de alta velocidad;Normalmente 8 canales,Y0-Y3 es 100KHz,Y4-Y7 es 10KHz;El conteo de alta velocidad más el pulso de alta velocidad debe ser de 480KHz
12. com port opcional hace referencia al parámetro básico del gráfico 1.
