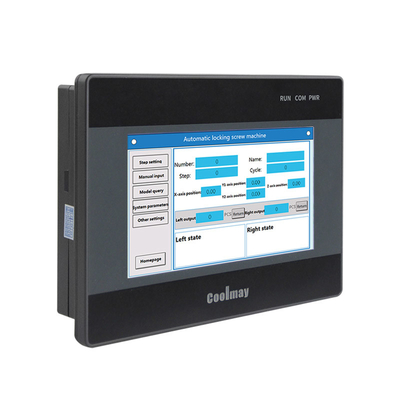

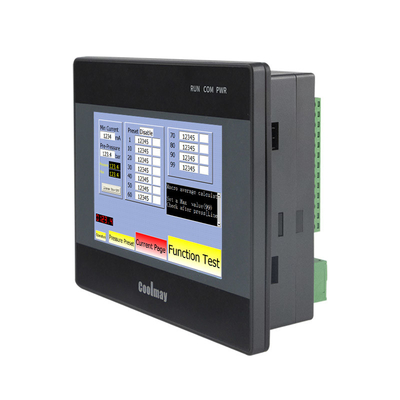

4,3 el PLC de la pulgada HMI que programa DC24V 60K colorea el consumo de HMI 4-6W para el control de la automatización

1.Precautions de usar el transistor y la retransmisión del PLC
La salida del PLC es una salida común del cátodo, el valor teórico es 1A, el uso real está menos que 500mA, el cableado de COM es negativo, utiliza por favor el voltaje 24V, allí no es ninguna salida del voltaje cuando se utiliza como interruptor. Si una retransmisión externa, la retransmisión necesita una fuente de la alimentación externa.
La retransmisión tiene una vida del contacto, el valor teórico es las épocas 30W, y el valor teórico de la carga externa no excede 5A. Con frecuencia, la corriente a carga plena puede afectar a la vida de servicio, y no hay voltaje hacia fuera.
2.Precautions del tipo selección de la salida del PLC de Coolmay
TA: indica la salida del transistor, SR.: indica la salida de la retransmisión, y el MRT: indica la salida mezclada del transistor de la retransmisión.
Las diferencias principales entre la salida del transistor y la salida de la retransmisión son:
(1) la diferencia en carga actual. Actualmente, utilizamos un transistor con una carga actual máxima de 500MA, y la carga actual máxima de la retransmisión es 5A (la corriente máxima de la retransmisión del PLC de la serie de EX2N/DX2N es 3A);
(2) de potencia de salida: El transistor se puede conectar solamente con la fuente de alimentación de DC24V, y la retransmisión se puede conectar con fuente del alimentación de DC24V y de AC220V;
(3) características funcionales: Si usted necesita enviar un pulso para conducir un motor de pasos, usted debe utilizar la salida del transistor o la salida mezclada. También si el interruptor de salida es activo, se recomienda para utilizar una salida del transistor;
(4) si la retransmisión y el transistor están disponibles, se recomienda para utilizar una salida del transistor porque el transistor no tiene ningún límite de la vida del contacto y el curso de la vida será más largo que la retransmisión mientras la corriente no exceda el límite.
